Схема подключения usb к автомагнитоле. Делаем USB выход в автомагнитоле.

Bgnk Блог Подключение USB-флэшки к магнитоле. Тест!

Как-то раз, подключая видеорегистратор к цепи питания прикуривателя,
я демонтировал крышку под прикуривателем, и отыскал там любознательный разъём.
С помощью коллег c Drive2.ru разобрались, что это разъём USB- и AUX- входы в штатную магнитолу.

нужное для подключения USB выделено красным

Долго я желал проверить (лениво), и, вот сейчас провёл тест.
Времени ушло около полчаса, издержек никаких…

1. Отыскал в собственных запасах удлинитель USB мама-папа

2. Откусил либо отрезал (не помню) ненадобный конец провода…

3. Подготовил провод к распайке

подготовил провод к распайке

4. Пошел на парковку, открыл крышку под прикуривателем,
введя шлиц отвертки в паз, который виден на фото

5. Вытащил на свет подходящий разъём

6. Руководствуясь схемой распайки USB-проводов…

распайка USB и цвета контактных проводов

7. Подсоединил собственный USB-провод с флэшкой к разъёму

красный в контакт 1, белоснежный — 2, зелёный — 3, чёрный — 4

8. Включил магнитолу с начал слушать трэк WhiteSnake c флэшки!

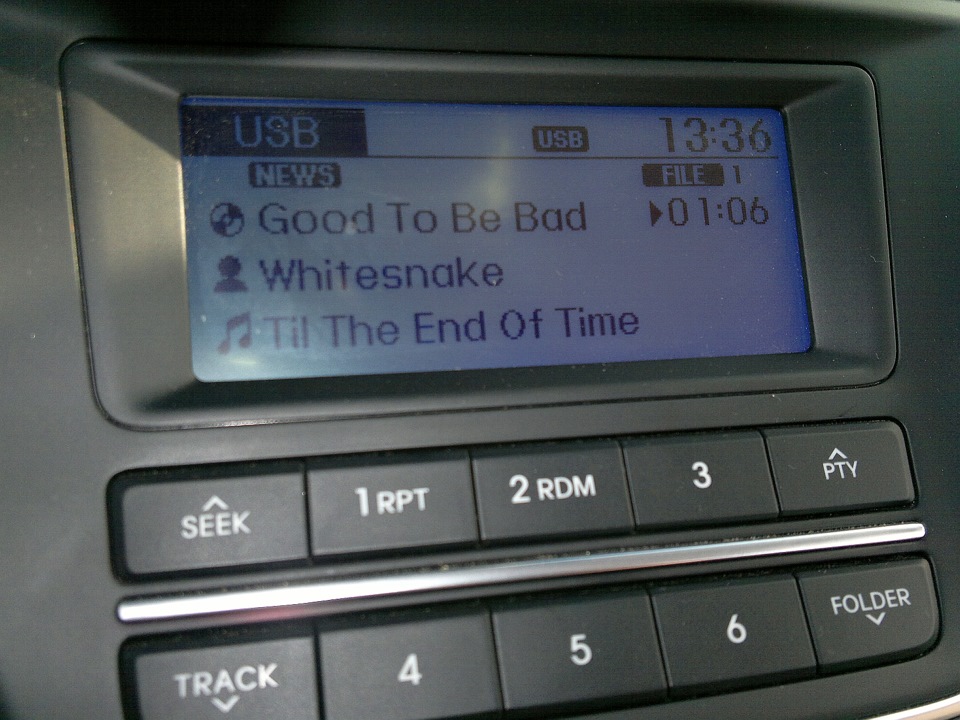

панель магнитолы с включенным USB

Правильное подключение USB к автомагнитоле

Автомобили, выпущенные наиболее 10 лет назад, обустроены устаревшим мультимедийным оборудованием. Интегрированные автомагнитолы у такового транспорта не имеют разъёма USB. Собственникам схожих легковушек приходится находить методы, чтоб без помощи других подключить флешку к старенькому магнитофону.

Что представляет собой USB-вход на магнитоле

Развитие цифровых технологий вынуждает юзеров идти в ногу со временем. Это означает, что возникают прогрессивные носители инфы. Пластинки подменяют бобины, на их место приходят компакт-кассеты, дальше возникают лазерные диски, сменяющиеся флеш-накопителями различных типоразмеров. В итоге меломан обязан получать все новейшие воспроизводящие устройства. Но выход из таковой ситуации – усовершенствование имеющейся техники под передовые технологии. К примеру, на магнитолу, вмонтированную в каре, довольно подключить актуальное входное гнездо, чтоб отдать аппаратуре прогрессивный функционал. Перед тем как без помощи других сделать выход USB для собственного авто, необходимо ознакомиться с способностями установленной магнитолы. Это дозволит выбрать наилучшее решение для определенной модели звуковоспроизводящей электроники.

Читайте также  Как компьютер вернуть в исходное положение. Возврат компьютера в исходное состояние: подробная инструкция с картинками

Зачем подключать USB

Срок службы кассет, в которых носителем инфы является пленка, довольно ограничен. Со временем частички из намагниченной области ленты высыпаются, что плохо отражается на воспроизведении музыки. Приобрести на данный момент новейшую компакт-кассету также проблематично. CD-диски в машине со временем подвергаются механическому повреждению. Это приводит к сбоям во время воспроизведения. Температурные перепады плохо влияют на сохранность лазерных дисков, которые остаются в салоне как во время летней жары, так и в зимний морозный период. Хорошим решением является внедрение флеш-накопителей. Они владеют рядом преимуществ:

  • быстрое и легкое подключение через соответственный разъем;
  • информация просто записывается и перезаписывается многократно;
  • с развитием технологий объемы памяти повсевременно растут.

Вывести USB-розетку для авто магнитофона можно в любом месте салона. Для этого не необходимо даже избавляться от аудиосистемы. Она остается на собственном месте.

Подготовка к работе

Перед тем как будет начата установка оборудования, нужно запастись вспомогательными материалами. Таковой набор зависит от имеющейся модели аудиотехники. В неких вариантах довольно применять старенький MP3-плеер, в котором имеются надлежащие разъемы для подключения. Часто, не считая USB-коннектов, в штатную авто магнитолу удается добавить разъем для карт памяти, который предусмотрен в плеерах. Это дозволяет расширить функционал мультимедиа. Подключение USB к устаревшей аудиосистеме некие умельцы проводят благодаря плееру, подключающемуся через прикуриватель. В этот девайс встроено популярное гнездо для флешек, а информацию он передает на фиксированную частоту радио FM. Традиционно из его корпуса вынимается электронная внутренность и подключается с помощью пайки в авто кассетник либо к дисковой магнитоле.

Как сделать и подключить USB-вход к магнитоле

Чтобы сделать подключение USB-разъёма во встроенную авто магнитолу, нужно выбирать MP3 плееры, в которых имеется аудиовыход под обычные наушники на 2,5 либо 3,5 мм. От данного гнезда будем снимать звук.

Читайте также  Драйвера на джойстик ps3 к компьютеру. Как подключить геймпад от PS3 к ПК

Монтаж платы

Пошаговый метод прикрепления USB к штатной магнитоле может состоять из таковых пунктов:

  • демонтируем аудио из передней панели автомобиля;
  • избавляемся от лентопротяжного механизма в кассетниках либо от привода вращения дисков в CD-чейнжерах;
  • от платы аудиосистемы запитываемся напряжением для платы встраиваемого гнезда;
  • в неких вариантах придется установить схему преобразователя напряжения с 12 В до 3,6 В, ведь большая часть плееров потребляют маленький вольтаж;
  • подключение звука от устанавливаемой платы проводится от разъема AUX через экранированный кабель в медной оплетке, для этого на плате штатной авто магнитолы необходимо оттискать контакты RCH (правый канал) и LCH (левый канал);
  • на освобождённое место от лентопротяжного механизма монтируем встраиваемую плату таковым образом, чтоб USB размещался в отверстии для кассеты или дисков штатной магнитолы;
  • все соединения проводим очень аккуратненько, чтоб не допустить недлинного замыкания;
  • управление интегрированным плеером выводим на запасные (незадействованные) клавиши от CD-привода либо привода кассет.

На финальном шаге возвращаем аудиосистему на своё место. Так как подключить USB к магнитоле можно без полного демонтажа мультимедиа, то в схожих вариантах нужно отбросить клемма от аккумулятора.

Самодельный переходник

Некоторые модели магнитол обустроены вольным гнездом AUX. Данное событие способно значительно упростить переоборудование. В качестве доп материалов будет нужно комплект:

  • штекер мини-джек 3,5 мм.;
  • разъём типа «тюльпан»;
  • экранированный кабель с 4-мя жилами.

Перед началом работ советуем проконтролировать состояние проводов от наушников на вероятный обрыв. Для этого будет нужно мультиметр, включенный в режиме омметра. У кабеля от наушников на конце удаляем изоляцию. Снутри будут размещаться провода синего/зелёного и красноватого цвета. Они соответствуют правому и левому каналам. Конкретно наушники обрезаем заблаговременно за ненадобностью. Зачищенные контакты припаиваем к центральным контактам на «тюльпане». Экранированную часть паяем со железным основанием разъема. В итоге получится распайка, в которой средние контакты получают сигналы от левого и правого каналов, а остальное – общий контакт. К разъёму наружного сигнала подключаем переходник, помогающий законнектить плеер, телефон, планшет или другие устройства.

Читайте также  Провода от корпуса к материнской плате. Руководство по подключению материнской платы

Использование модулятора

Если нет желания либо умения паять микросхемы, то получить в машинку USB-выход получится с помощью устройства-модулятора. Подключается аппарат в прикуриватель благодаря обычному штекеру на 12 В. Лицевая панель наделена клавишами управления и информационным LCD-монитором. В комплекте с таковым плеером идет пульт. Чтоб началось воспроизведение, довольно подключить флешку через всепригодный разъем либо через card-reader формата MicroSD. Дальше настраиваем приемник на указанную в аннотации частоту FM и наслаждаемся музыкой формата MP3.

https://www.youtube.com/watch?v=ZR1b_9JLbTE

К преимуществам способа относится простота установки, относительно низкая стоимость оборудования и лёгкость управления. Недочетом является то, что у моделей низкого свойства не постоянно находится передача достаточной мощности. В больших городках могут время от времени возникать помехи.
