Toyota Vanguard Sport Cherry Бортжурнал Подключение USB к штатной магнитоле.

В каре установлена магнитола Futjitsu NSZT-W61G. Не буду говорить обо всех её способностях и плюсах. Это есть на просторах.

После подробного исследования, стало понятно, что к ней можно подключить особый USB кабель, так именуемый (USB111), и слушать песни со обычной флешки. Сохранив при этом функцию управления треками с руля.

Признаться честно, на всем известном авто веб-сайте в продаже было несколько вариантов такового кабеля. Но решено было сделать его без помощи других. Почему? Ответ простой.

Не хотелось колхоза. А конкретно, чтоб где-нибудь в бардачке был некий провод в который вставляется та самая флешка.

Процесс изготовления:

В качестве кабеля подойдет хоть какой компьютерный шнур USB.

Был отрезан разъем типа "папа", тот который вставляется в компьютер.
Зачищен и обрезан пвх экран (2-3 см). Железный экран рекомендую зачистить, но не обрезать. Понадобится. о этом позже.
В USB кабеле 4 провода. красноватый, темный, белоснежный, зеленоватый. Все будут задействованы.

5V — красноватый провод
GND — темный провод, к нему же экранирующую оплетку кабеля непременно присоедини.
+D — зеленоватый провод
-D — белоснежный провод

Не перепутайте.

Фишка разъема на магнитоле чрезвычайно специфичная.

Для производства фишки были отрезаны фишки из старенького системного блока. Те которые идут от клавиш включения и перезагрузки. Тонкие темные штырьки. Их необходимо 5 штук. Лучше взять 2 двойных фишки и одну одинарную.

К одной присоединить красноватый и темный провода, к иной белоснежный и зеленоватый. К одинарной просто кусочек провода длинноватой 10-15 см.

Вот что приблизительно обязано получиться.

В моем варианте я не учел сходу что будет задействован железный экран кабеля. Потому мне пришлось резать пвх экран и приматывать к нему кусочек провода. Ежели же бросить 2-3 см экрана заблаговременно, то присоединиться к нему будет проще. Это обязательно.

Подключение к основной фишке. Еще раз: 5V — красноватый провод, GND — темный провод, к нему же экранирующую оплетку кабеля непременно присоедини, +D — зеленоватый провод, -D — белоснежный провод, фишке.

Оставшийся одинарный провод подключается во 2-ой отмеченный разъем сероватого цвета, в крайний (восьмой пин), и крепится на массу.

Подключение к массе автомобиля.

Будьте внимательны ежели у Вас этот разъем перевернут, как в моем случае. Тогда подходящий Для вас пин будет снизу слева. См. фото ниже.

Так же к массе нужно подключить оставленный заблаговременно железный экран от самого кабеля USB. Не думаю что здесь возникнут вопросы.

Читайте также  Как браузер вывести на рабочий стол. Как вынести Яндекс Браузер на рабочий стол

Часть кабеля в которую будет вставляться флешка была встроена в одну из штатных заглушек.

Разборка салона (коротко):

Снять сероватые панели около магнитолы. Аккуратненько поддев кое-чем узким. Лучше пластмассовым. Лучше сверху.
Отсоединить фишку от клавиши аварийной остановки. У кого есть от клавиши блокировки дифференциала.

Рамку вокруг магнитолы можно не снимать. Это трудно и не обязательно.

Открутить 2 болта головкой на 10 поглядеть на 2 вторых болта, испытать ужас)))

Откручиваются плоской отверткой с шириной нажимала 3-4 мм. Просто вставляете в углубление и поворачиваете. Затянуты не сильно. Не роняйте болты вниз!

Далее смело тянем магнилоту на себя. 2-мя руками. Она отщелкнется. Рамка остается на ней. Не отключайте никаких фишек. Батарея я так же не отключал. На панель климат контроля рекомендую постелить плотную ткань, лучше в несколько слоев. Чтоб не разрушить ее магнитолой в процессе подключения.

Я снимал еще и панель климат контроля. Т.к. тянул провод из под нее. Это просто. 2 самореза по бокам и тянем на себя. Ежели у Вас провод будет в бардачке, то делать это не обязательно.

Снятие панели климат контроля. На фото видно что я снимал рамку вокруг магнитолы. Долго, трудно, не нужно.

Далее подключайте, чрезвычайно пристально, фишки в карий разъем согласно схемам. Одинарную фишку в сероватый разъем и, на массу совместно с экраном кабеля USB. Инспектируйте. И собирайте в обратном порядке.

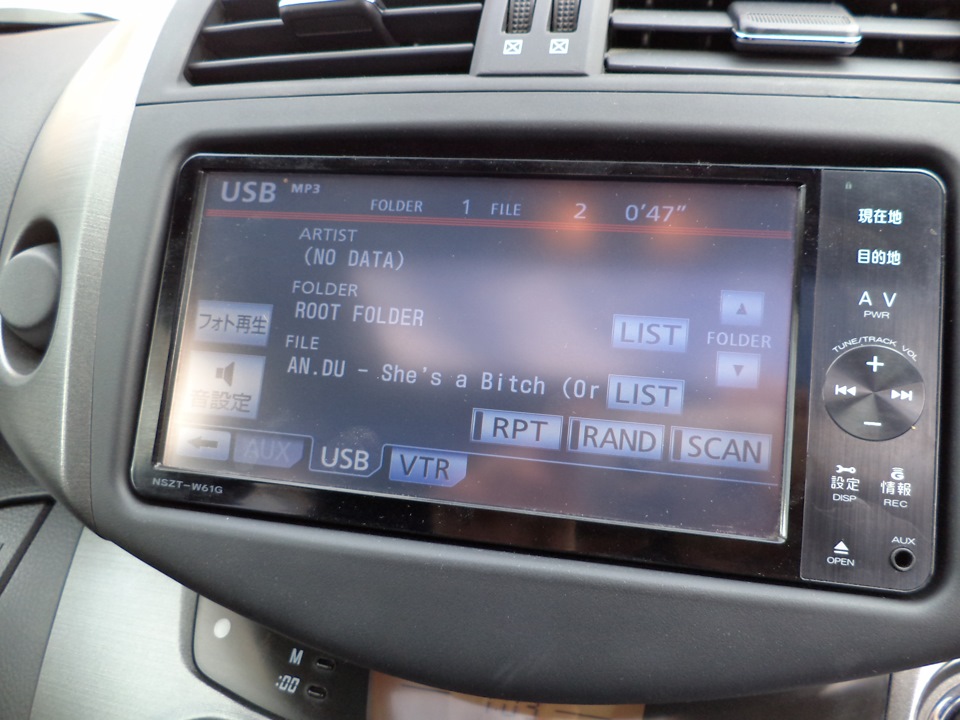

Вот так, в итоге, смотрится конечный результат.

Внимание!

Вкладка USB активизируется лишь при подключении флешки. Она обязана быть отформатирована в системе FAT32. У меня на 4Gb. Файлы в папках и в корне. Все работает.

Работы произведены опосля чтения поста с форума: allion-club.ru/index.php?topic=10633.0.
Обязательно к чтению. Всего 4 страницы.
Часть фото также взята от туда.
За что большущее спасибо создателю и остальным участникам.

Читайте также  Команда чтобы показывался фпс в кс го. Включение счетчика частоты кадров в Counter-Strike

Как подключить флешку, ежели в магнитоле нет USB порта?

Старые магнитолы с CD-проигрывателем когда-то были предметом гордости, но с возникновением маленьких флешек с большой памятью, диски вышли из оборота. Но во почти всех машинках со штатными устройствами мультимедиа СD-чейнджеры так и остались единственным вероятным методом слушать музыку. Можно ли решить этот вопросец, не покупая новейшую магнитолу? Можно!

Есть несколько методов, чтоб подключить USB к магнитоле.

Первый, самый обычный, который не просит никаких способностей и познаний – это внедрение FM-адаптера, который вставляется в прикуриватель. Он передает радиосигнал, и магнитола воспроизводит содержимое флешки.

Второй вариант – встроить USB порт в магнитолу. Для этого потребуются инструменты и MP3 плеер, который мы будем употреблять в качестве считывающего устройства.

Впаиваем ЮСБ в автомагнитолу

Мы будем отсоединять CD и подключать к имеющимся входам USB. Для этого нужно вытащить автомагнитолу, отсоединить провода от машинки и открыть крышку. СОВЕТ: чтоб сэкономить время и нервишки, лучше сходу отметить провода, которые идут к питанию и к звуку.

Вам пригодится паяльник.  Минусовой провод проигрывателя паяем к корпусу. Отпаянные от переключателя ЛПМ провода соединяем. К ним припаиваем провод микросхемы ЮСБ.  Сейчас следует вывести звук, для которого мы будем употреблять экранированный кабель. Соединяем один конец со схемой проигрывателя, а 2-ой – с контактами регулятора громкости воспроизведения.

Для удобства плеер можно расположить в отверстии, куда вставляется кассета.  Обратите внимание, ежели в MP3 проигрывателе есть радиоприемник, то можно демонтировать штатный тюнер и припаять к антенному гнезду провод ЮСБ схемы.

Если вы желаете пожертвовать функцию воспроизведения дисков в пользу флешки, то необходимо замкнуть контаткы блокировки, которая срабатывает опосля погружения диска в чейнджер. Дальше необходимо найти и припаять все контакты ЮСБ проигрывателя к подходящим точкам на плате магнитолы. Пригодится преобразователь напряжения на 12 В.

Читайте также  Как увеличить скорость работы компьютера. Как увеличить производительность персонального компьютера или ноутбука

Позаботьтесь о удобстве управления – на панели штатной магнитолы есть незадействованные клавиши. К ним можно подвести контакты, предварительно выпаяв резисторы меж контроллерами.

Использование специального USB адаптера для штатной магнитолы

Описанный выше способ подходим тем, кто любит повозиться в машине. Для тех же, кто не желает изобретать велик, на рынке есть адаптер USB. Все, что для вас необходимо сделать – это снять рамку со штатного устройства, открутить его и вставить особый штекер адаптера. Как правило, он имеет два выхода – под флешку и для телефона. Управлять аудиофайлами вы будете средством клавиш на магнитоле, включив режим воспроизведения дисков. Единственный минус – чтоб прослушать диски, для вас придется сделать все операции в обратном порядке.
